CONTROL DE INTENSIDAD PARA VIBRADORES

Equipos de 110 ó 220 Voltios

Entrada por Potenciómetro y Análoga 0-10vdc
Salida: Proporcional 15Amp.

Con Inhibidor

CARACTERISTICAS:
- Este vibrador tiene una precisión de 1024 Posiciones.
- El sistema de deteccion de cruce por cero multivoltaje permite que el equipo trabaje a 110 ó 220vac.
- Corrimiento de fase Totalmente lineal.
- Platina de sujeción en Aluminio fabricada en CNC.
- Conector RÁPIDO Phoenix Contact.
- Fabricado con opto-acoplador con dv/dt = 10000v/us.

-Ideal para potenciometro de tipo thumbwheel
- Se recomiendan los disipadores HS-OPT-02.

FUNCIONAMIENTO:
La instalación de equipos tiene importantes detalles como se indica a continuación
Haga la conexión con las fuentes desenergizadas.
Efectúe los siguientes pasos:
1-. Energice la fuente de 24 V. El led de POWER ON se encenderá.
2-. Conecte R y S en A1 y A2 respectivamente. Esta señal será necesaria
para la detección de cruce por cero. Observe que internamente se encuentran un varistor (Metal Oxide Varistors MOV’s) de 575 Voltios 40 Joules y un fusible térmico para la PROTECCIÓN de transientes de voltaje entre A1 y A2.
3-. Conecte la carga en serie con un fusible RÁPIDO para proteger el semiconductor (triac o SCR) en las terminales T1 y T2. Observe que internamente se encuentra un varistor (Metal Oxide Varistors MOV’s) de 575 Voltios 40 Joules para la PROTECCIÓN de transientes de voltaje por el lado de potencia.
4. Conecte eL VIBRADOR con un diodo rueda libre como se indica en la figura. Varíe la intensidad con el Potenciometro.
5. Para inhibir la salida o potencia de carga (apagarla) con alta velocidad (8.3ms de respuesta) se aplican 24 vdc en la señarl INHIBIT. Esta señal se acondiciona mediante un opto-acoplador para entrar al microcontrolador No.2. Cada Cruce por cero el microcontrolador "lee" esta señal para indicarle al SCR que se apague si es que esta activa.

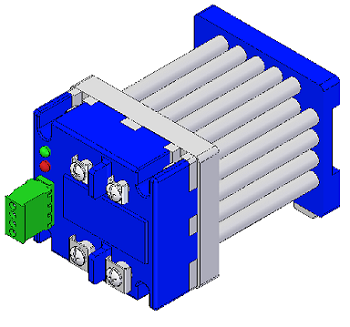

MONTAJE SUGERIDO CON DISIPADOR HS-OPT-02

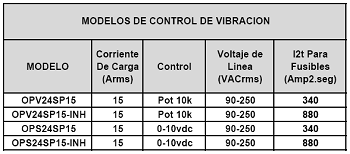

Existen modelos para potenciómetro y modelos para entrada análoga de 0-10vdc. Los modelos con INHIBIDOR incluyen en su referencia la terminacion -INH.

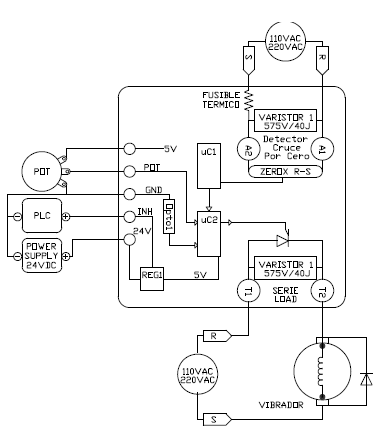

ESQUEMA DE CONTROL 4-20mA Con Inhibidor
